Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Range 16-20 A Trafo protectie

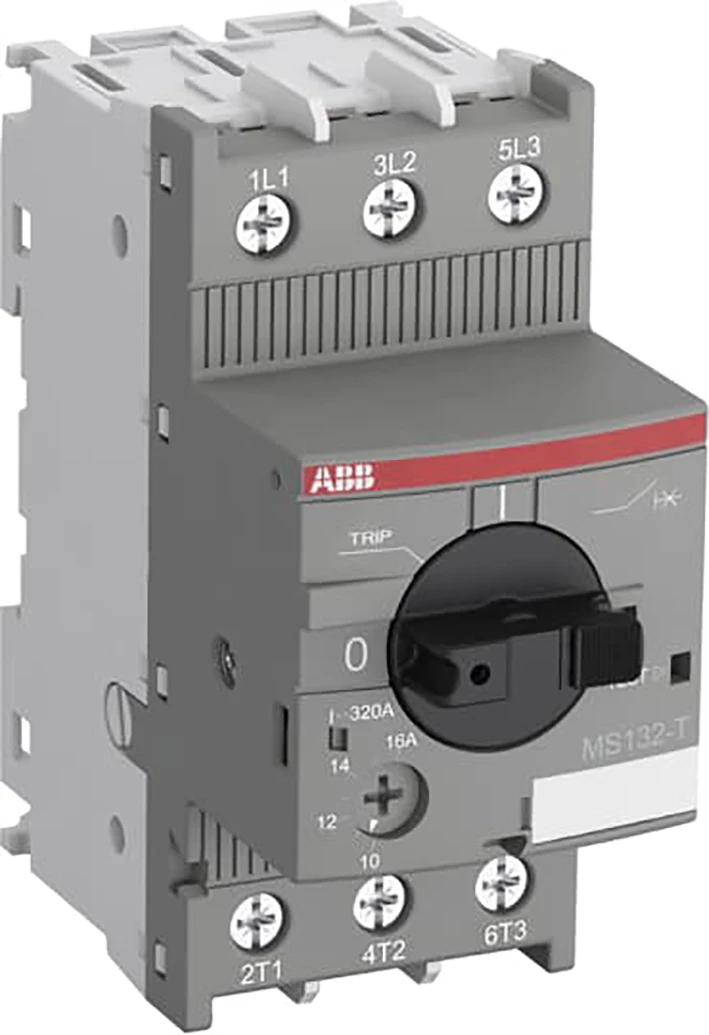

MS132-20T

1SAM340000R1013

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM340000R1013
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-20T
Omschrijving	Motorbeveiligingsschakelaar Range 16-20 A Trafo protectie De installatieautomaat voor transformatorbeveiliging MS132-20T is een compact apparaat met een breedte van 45 mm, ontworpen voor de beveiliging van stuurtransformatoren aan de primaire zijde. Het apparaat heeft een nominale bedrijfsstroom Ie = 20 A. Het biedt zekeringloze beveiliging tegen overbelasting en kortsluiting. De kortsluitinstelling is vast ingesteld op 20 maal de nominale bedrijfsstroom om de hoge inschakelstromen van transformatoren op te vangen. Dankzij de ingebouwde scheidingsfunctie kan de transformator handmatig aan het net worden gekoppeld en losgekoppeld. De installatieautomaat voor transformatorbeveiliging biedt een bedrijfskortsluitbreekvermogen Ics = 100 kA bij 400 VAC en een uitschakelklasse 10. Verdere kenmerken zijn temperatuurcompensatie, een uitschakelvrij mechanisme, een draaigreep met duidelijke schakelstandaanduiding en een indicatie voor uitschakeling door kortsluiting. De greep is vergrendelbaar ter bescherming tegen ongeautoriseerde wijzigingen. Als accessoires zijn hulpcontacten, signaalcontacten, onderspanningsuitschakelingen, uitschakelspoelen, voedingsinvoerblokken en klemafstandhouders beschikbaar.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	22 kalenderdagen
GTIN code	4013614485039
Netto gewicht	0,31 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 160,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,31 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	16 - 20
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	400 - 400
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	110 - 690
Nom. continustroom Iu (ampère)	20
Nom. vermogen bij AC-3, 400 V (kilowatt)	9
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	50
Hoogte (millimeter)	97.8
Diepte (millimeter)	86.5
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	4.8
