Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Range 8-12 A Trafo protectie

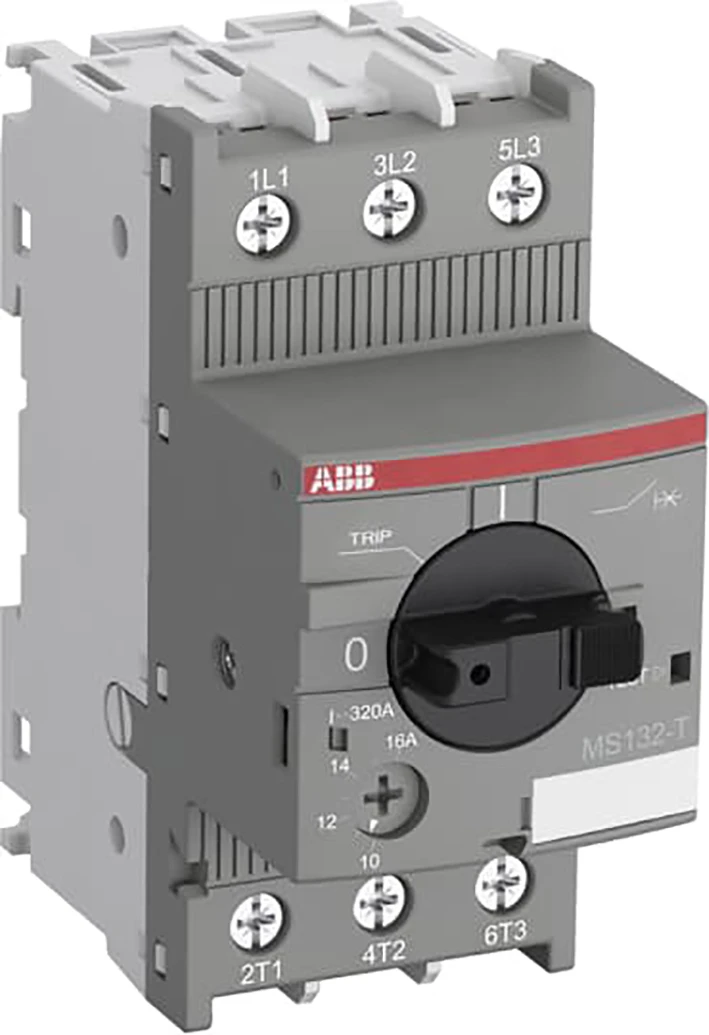

MS132-12T

1SAM340000R1012

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM340000R1012
ETIM Productklasse	EC000228 - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-12T
Omschrijving	Motorbeveiligingsschakelaar Range 8-12 A Trafo protectie De installatieautomaat voor transformatorbeveiliging MS132-12T is een compact apparaat van 45 mm breed, ontworpen voor de beveiliging van stuurtransformatoren aan de primaire zijde. De nominale bedrijfsstroom bedraagt Ie = 12 A. Het biedt zekeringloze beveiliging tegen overbelasting en kortsluiting. De kortsluitinstelling is vast op 20 keer de nominale bedrijfsstroom om de hoge inschakelstromen van transformatoren op te vangen. Dankzij de ingebouwde scheidingsfunctie kan de transformator handmatig op het voedingsnet worden aangesloten en ervan worden losgekoppeld. De installatieautomaat voor transformatorbeveiliging heeft een nominale dienst-kortsluitbreekcapaciteit Ics = 100 kA bij 400 V AC en uitschakelklasse 10. Verdere kenmerken zijn temperatuurcompensatie, een vrijafvalmechanisme, een draaigreep met duidelijke schakelstandindicatie en indicatie van kortsluituitschakeling. De greep is vergrendelbaar ter bescherming tegen ongeoorloofde wijzigingen. Hulpcontacten, signaalcontacten, onderspanningsontgrendelingen, shuntuitschakelingen, voedingsaansluitblokken en klemafstandhouders zijn als accessoires verkrijgbaar.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	22 kalenderdagen
GTIN code	4013614485015
Netto gewicht	0,31 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 155,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,31 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Nom. continustroom Iu (ampère)	12
Nom. spanning (volt)	690 - 690
Nom. afschakelvermogen Icu bij 400 V, 50 Hz (kiloampère)	100
Instelbereik overbelastingsbeveiliging (ampère)	8 - 12
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	240 - 240
Geïntegreerde aardsluitingsbeveiliging	Nee
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Geschikt voor DIN-rail (Omega-rail) montage	Ja
Omegarailmontage optioneel	Ja
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als wisselcontact	0
Met tripcontact	Ja
Aantal polen	3
Beschermingsgraad (IP)	IP20
Positie aansluiting hoofdstroomcircuit	Voorzijde
Uitvoering van het bedieningselement	Draaiknop
Compleet apparaat incl. beveiligingsunit	Ja
Motoraandrijving geïntegreerd	Nee
Motoraandrijving optioneel	Nee
Verliesvermogen (watt)	6
