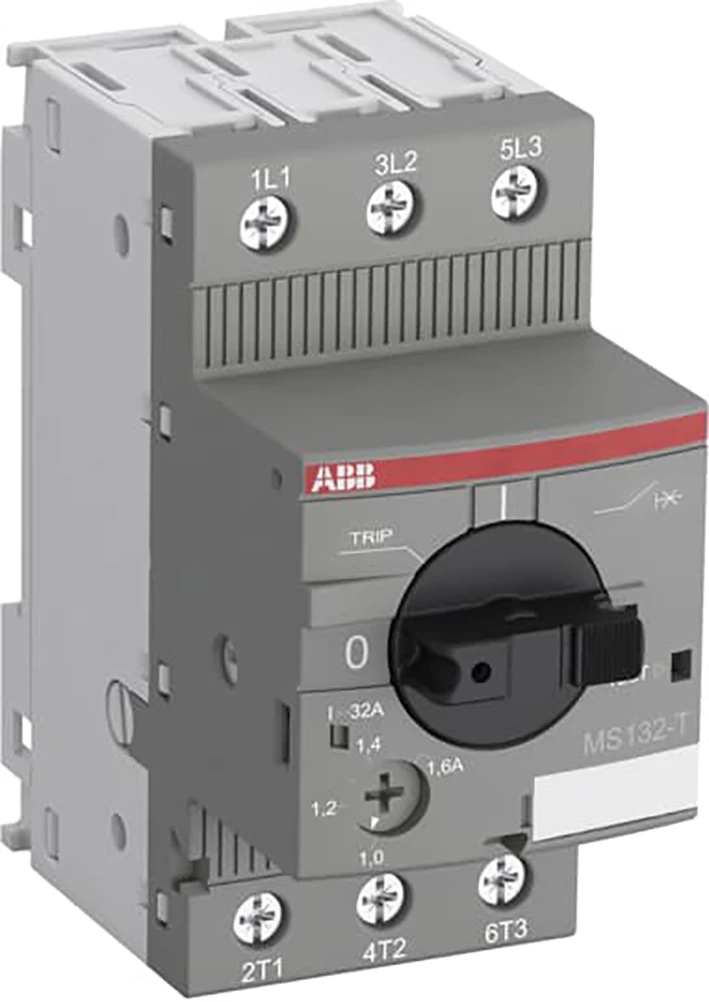

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Range 6,3 - 10A Trafo protectie

MS132-10T

1SAM340000R1010

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM340000R1010
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-10T
Omschrijving	Motorbeveiligingsschakelaar Range 6,3 - 10A Trafo protectie De installatieautomaat voor transformatorbeveiliging MS132-10T is een compact apparaat met een breedte van 45 mm, ontworpen om stuurtransformatoren aan de primaire zijde te beschermen. De nominale bedrijfsstroom bedraagt Ie = 10 A. Biedt zekeringloze bescherming tegen overbelasting en kortsluiting. De kortsluitinstelling is vast op 20× de nominale bedrijfsstroom om de hoge inschakelstroom van transformatoren op te vangen. Dankzij de ingebouwde scheidingsfunctie kan de transformator handmatig op het net worden aangesloten en ervan worden losgekoppeld. De automaat biedt een genormeerde bedrijfs-kortsluitbreekcapaciteit Ics = 100 kA bij 400 VAC en uitschakelklasse 10. Verder: temperatuurcompensatie, vrij-uitvalmechanisme, draaigreep met duidelijke schakelstandindicatie en kortsluit-tripindicator. De greep is vergrendelbaar om ongewenste wijzigingen te voorkomen. Hulpcontacten, signaalcontacten, onderspanningsuitschakelingen, uitschakelspoelen, voedingsinvoermodules en klemafstandhouders zijn als accessoires beschikbaar.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	12 kalenderdagen
GTIN code	4013614485008
Netto gewicht	0,265 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 142,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,265 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	6.3 - 10
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	200 - 200
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	110 - 690
Nom. continustroom Iu (ampère)	10
Nom. vermogen bij AC-3, 400 V (kilowatt)	4
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	97.8
Diepte (millimeter)	86.5
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	5.1
