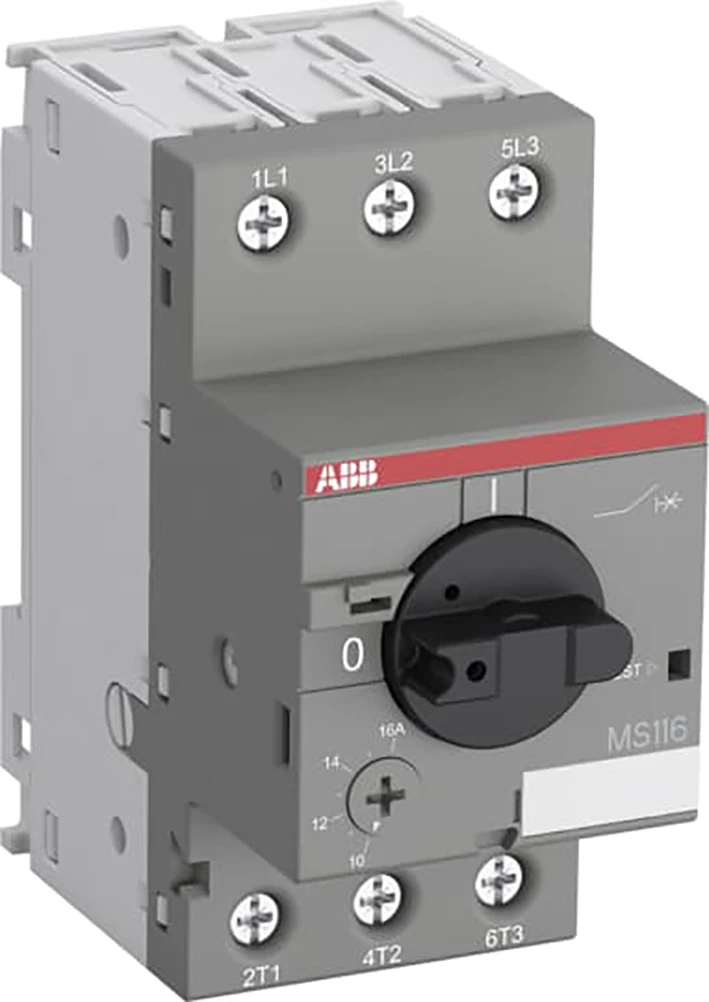

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Range 0,16 - 0,25A

MS116-0.25

1SAM250000R1002

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM250000R1002
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS116-0.25
Omschrijving	Motorbeveiligingsschakelaar Range 0,16 - 0,25A De MS116-0.25 handmatige motorstarter (ook wel motorbeveiligingsschakelaar of manual motor protector) is een compact apparaat met een breedte van 45 mm en een nominale bedrijfsstroom Ie = 0,25 A. Dit apparaat wordt gebruikt om motoren handmatig in en uit te schakelen en ze betrouwbaar, zonder zekering, te beschermen tegen kortsluiting, overbelasting en fase-uitval. De handmatige motorstarter biedt een nominale service-uitschakelcapaciteit Ics = 50 kA bij 400 VAC en uitschakelklasse 10A. Verdere kenmerken zijn de ingebouwde scheidingsfunctie, temperatuurcompensatie, uitschakelvrij mechanisme en een draaigreep met duidelijke schakelstandindicatie. De handmatige motorstarter is geschikt voor drie- en eenfasige toepassingen. Als accessoires zijn hulpcontacten, signaalcontacten, onderspanningsrelais, uitschakelspoelen (shunt trip), 3-fase busbars, voedingsinvoerblokken en vergrendelvoorzieningen ter bescherming tegen ongeoorloofde wijzigingen beschikbaar.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	12 kalenderdagen
GTIN code	4013614320255
Netto gewicht	0,225 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 96,80 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,225 Kilogram
Afmetingen verpakking (l x b x h)	95 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	0.16 - 0.25
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	3.1 - 3.1
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	690 - 690
Nom. continustroom Iu (ampère)	0.25
Nom. vermogen bij AC-3, 230 V (kilowatt)	0.06
Nom. vermogen bij AC-3, 400 V (kilowatt)	0.06
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	90
Diepte (millimeter)	85.6
Met thermische beveiliging	Ja
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	4.8
