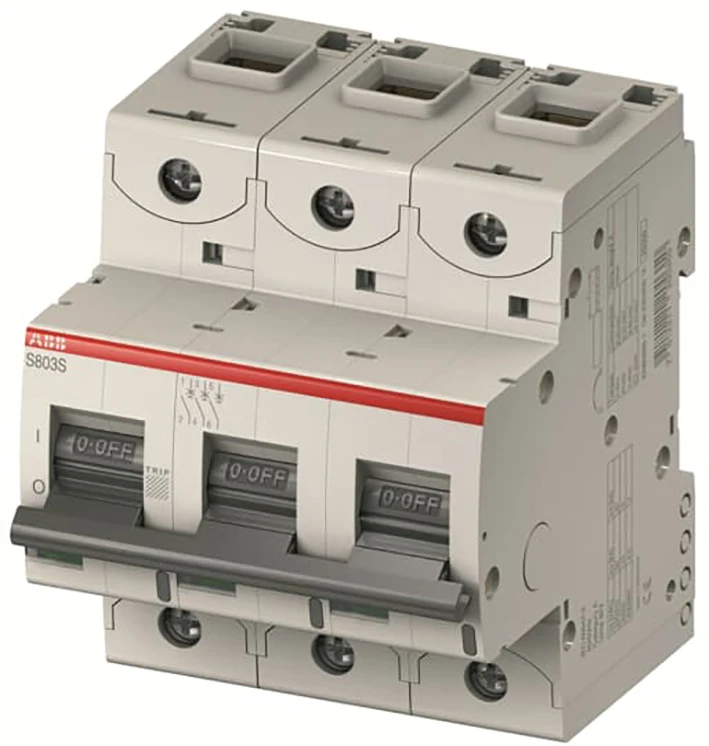

Installatieautomaat System pro M compact Installatieautomaat 50kA, 20A, D kar, 3 polig
S803S-D20
2CCS863001R0201
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 2CCS863001R0201 |
| ETIM Productklasse | EC000042 - Installatieautomaat |
| Merknaam | ABB Componenten |
| Serie/programma | System pro M compact |
| Type | S803S-D20 |
| Omschrijving |
Installatieautomaat 50kA, 20A, D kar, 3 polig
De S803S-D20 is een 3-polige hoogpresterende installatieautomaat met D‑karakteristiek, met kooi‑klem en een nominale stroom van 20 A. Het is een stroombegrenzend apparaat met een maximale afschakelcapaciteit van 50 kA bij 240/415 V. Hij kan worden gebruikt voor spanningen tot 400/690 V en ook op gelijkspanning (DC). Het apparaat heeft twee verschillende uitschakelmechanismen: het thermische uitschakelmechanisme voor overbelastingsbeveiliging en het elektromechanische uitschakelmechanisme voor kortsluitbeveiliging. De S803S‑D20 voldoet aan IEC/EN 60898‑1 en IEC/EN 60947‑2 en maakt gebruik in woon-, commerciële en industriële toepassingen mogelijk. Hij heeft talrijke certificeringen en kan daarom wereldwijd worden toegepast. Het uitgebreide assortiment accessoires maakt het gebruik van de S803S‑D20 nog eenvoudiger. Dankzij de snelle boogdoving van de S803S‑D20 is uw toepassing beveiligd. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 18 kalenderdagen |
| GTIN code | 7612271201234 |
| Netto gewicht | 735 Gram |
| Land van herkomst | DE |
| Land van productie herkomst | CH |
| Prijs | |
|---|---|
| Bruto prijs | € 581,00 per 1 PC |
| Ingangsdatum | 01-01-2026 |
| Conditiegroep | F8 |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 735 Gram |
| Afmetingen verpakking (l x b x h) | 86 x 105 x 99 Millimeter |
| CBS nummer | 85362010 |
| Specificaties | |
|---|---|
| Uitschakelkarakteristiek | D |
| Aantal polen (totaal) | 3 |
| Aantal beveiligde polen | 3 |
| Nom. (meet)stroom (ampère) | 20 |
| Nom. (meet)spanning (volt) | 690 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V (kiloampère) | 25 |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V (kiloampère) | 25 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V (kiloampère) | 50 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V (kiloampère) | 6 |
| Energiebegrenzingsklasse | 3 |
| Frequentie (hertz) | 50 - 60 |
| Meeschakelende nul | Nee |
| Spanningstype | AC/DC |
| Overspanningscategorie | 4 |
| Vervuilingsgraad | 3 |
| Breedte in module-eenheden | 4.5 |
| Inbouwdiepte (millimeter) | 82.5 |
| Nevenapparaat mogelijk | Ja |
| Beschermingsgraad (IP) | IP20 |
| Nom. isolatiespanning Ui (volt) | 690 |
| Nom. stoothoudspanning (Uimp) (kilovolt) | 8 |
| Omgevingstemperatuur tijdens bedrijf (graden celsius) | -40 - 70 |
| Aansluitbare geleiderdoorsnede meerdraads (vierkante millimeter) | 0 - 50 |
| Aansluitbare geleiderdoorsnede eendraads (vierkante millimeter) | 0 - 70 |
| Explosieveilig | Nee |
| Inbouwmontage (stucwerk) | Nee |
| Verliesvermogen (watt) | 12.9 |
×
![]()
