Relais voor bewaking van veiligheidsstroomcircuits Jokab / Sentry Veiligeheids/uitbreidings relais 4 NO + 1 NC output 24 VDC voedingsspanning
BSR23
2TLA010041R0600
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 2TLA010041R0600 |
| ETIM Productklasse | EC001449 - Relais voor bewaking van veiligheidsstroomcircuits |
| Merknaam | ABB Componenten |
| Serie/programma | Jokab / Sentry |
| Type | BSR23 |
| Omschrijving |
Veiligeheids/uitbreidings relais 4 NO + 1 NC output 24 VDC voedingsspanning

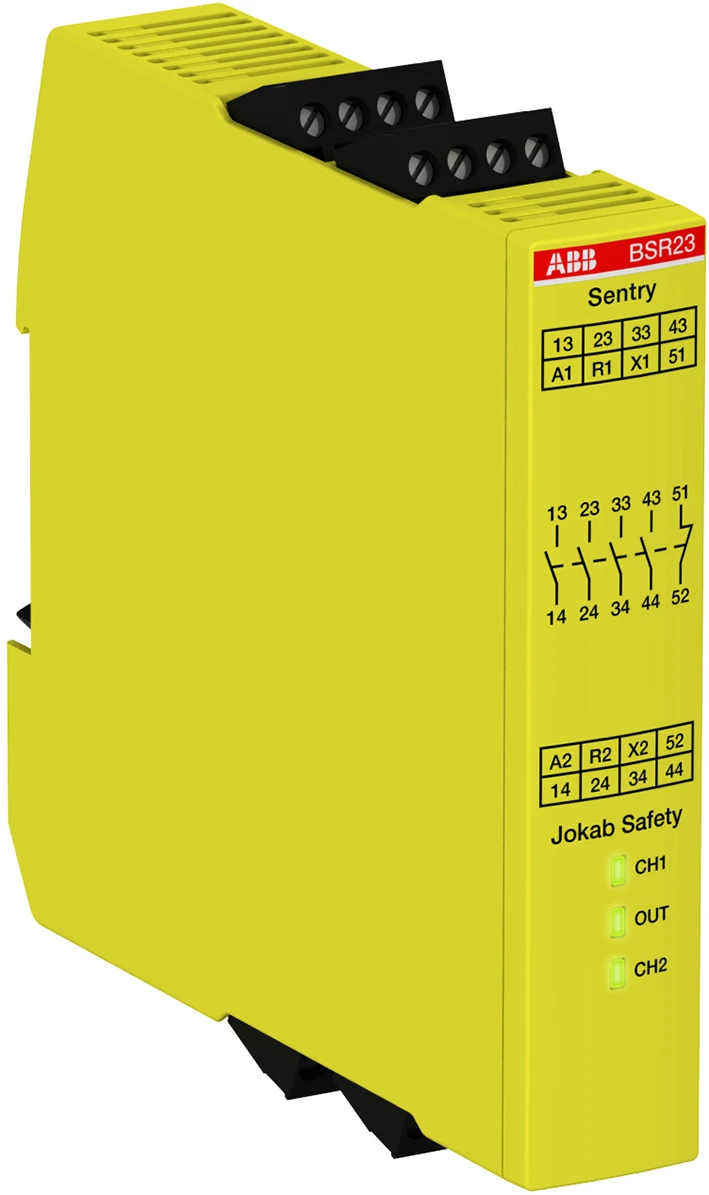

Sentry BSR23 veiligheidsuitbreidingsrelais met relaisuitgangen 4 NO + 1 NC, voedingsspanning +24 VDC en schroefklemmen. Wordt gebruikt als uitbreidingsrelais voor een veiligheidsrelais/veiligheids‑PLC om het aantal veilige uitgangen te vergroten. Sentry-veiligheidsrelais dekken diverse veiligheidsapplicaties tot en met PL e / SIL3. Basismodellen bieden betrouwbare bewaking van eenvoudigere veiligheidsfuncties, terwijl universele modellen geavanceerde functies en hoge flexibiliteit bieden. Modellen met display bieden voorgeprogrammeerde configuraties en uitgebreide informatie om storingszoeken verder te vereenvoudigen. Aanvullende varianten bieden een zeer nauwkeurige timerfunctie van ±1% en een instelbaar tijdsbereik van 0–999 s. Een hoge uitgangsstroomcapaciteit tot 6 A kan een tussencontactor overbodig maken. Multi-reset maakt het mogelijk om tot 10 veiligheidsrelais op één reset-lichtdrukknop aan te sluiten. Alle modellen zijn leverbaar met afneembare push-in- of schroefklemmen. Klemmen en een coderingskit om verwijderde klemmen te markeren zijn als accessoires beschikbaar. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 7350024483277 |
| Netto gewicht | 0,195 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 171,00 per 1 PC |
| Ingangsdatum | 01-01-2026 |
| Conditiegroep | EP |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,195 Kilogram |
| Afmetingen verpakking (l x b x h) | 31 x 125 x 129 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Model | Uitbreidingsapparaat |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van ventielen | Ja |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Nee |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van magneetschakelaars | Ja |
| Geschikt voor controle van naderingsschakelaars | Ja |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Geschikt voor railmontage | Ja |
| Met afneembare klemmen | Ja |
| Uitlezing ingangen | 1-kanaals |
| Met startingang | Ja |
| Met mutingfunctie | Nee |
| Met terugkoppelkring | Ja |
| Afvalvertraging (seconde) | 20 - 20 |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 5 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 0 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Breedte (millimeter) | 22.5 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Stopcategorie volgens IEC 60204 | 0 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| SIL conform IEC 61508 | 3 |
| Met goedkeuring volgens BG BIA | Nee |
| Met goedkeuring volgens UL | Ja |
| Hoogte (millimeter) | 120 |
| Diepte (millimeter) | 120 |
| Opgenomen vermogen (watt) | 3 |
| Spanningstype voedingsspanning | DC |
| Voedingsspanning bij DC (volt) | 24 - 24 |
| Stuurspanningstype 1 | DC |
| Stuurspanning 1 (volt) | 24 - 24 |
| Stuurspanningstype 2 | DC |
| Stuurspanning 2 (volt) | 24 - 24 |
| Spanningstype van de bedrijfsspanning | DC |
| Bedrijfsspanning bij DC (volt) | 24 - 24 |
| Nom. (meet)schakelstroom (ampère) | 5 |
