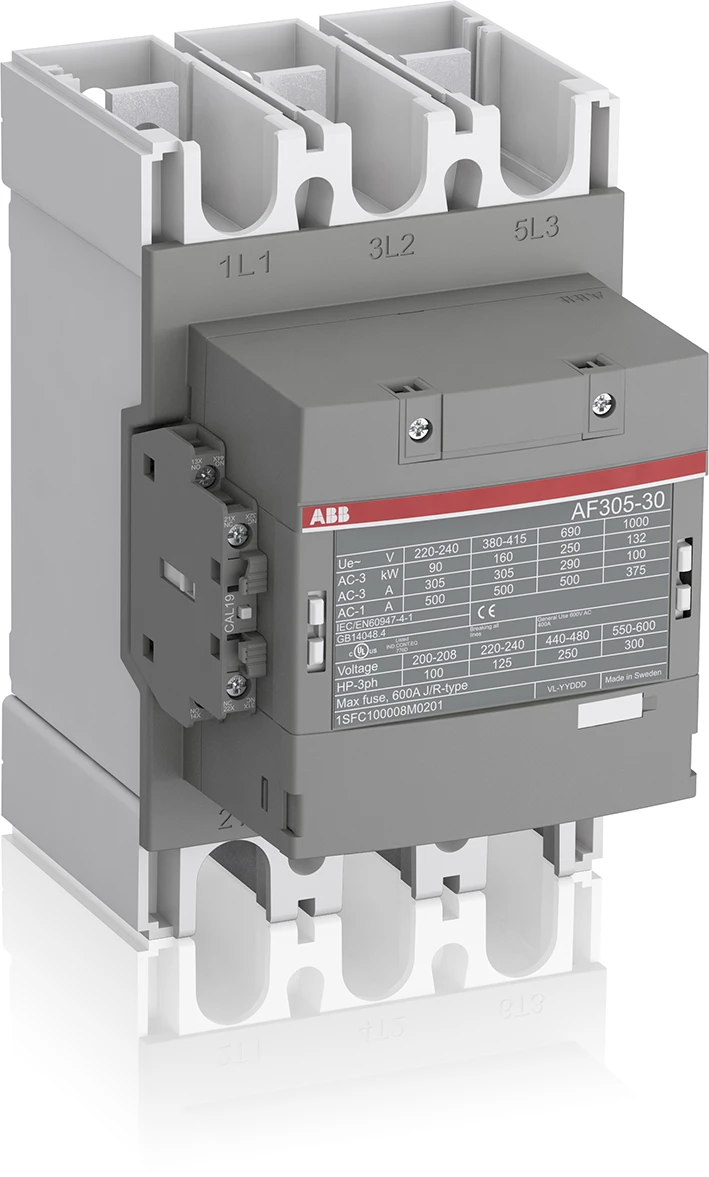

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 160kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 1NO + 1NC
AF 305-30-11-14 250-500VAC/DC
1SFL587002R1411
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SFL587002R1411 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF 305-30-11-14 250-500VAC/DC |
| Omschrijving |
Magneetsch. 160kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 1NO + 1NC
De AF305-30-11-14 is een 3-polige contactor – 1000 V IEC of 600 V UL – met voorgemonteerde hulpcontacten en hoofdstroombussen. Hij stuurt motoren aan tot 160 kW / 400 V AC (AC-3) of 250 hp / 480 V UL en schakelt vermogenscircuits tot 500 A (AC-1) of 400 A UL general use. Dankzij de AF‑technologie heeft de contactor een brede stuurspanningsrange (250–500 V 50/60 Hz en DC), verwerkt hij grote variaties in stuurspanning, verlaagt hij het energieverbruik in de schakelkast en zorgt hij voor betrouwbare werking in onstabiele netwerken. Bovendien is overspanningsbeveiliging ingebouwd, voor een compacte oplossing. AF-contactoren hebben een blokontwerp en zijn eenvoudig uit te breiden met extra hulpcontactblokken en een breed scala aan accessoires. Inclusief montageset met alle benodigde schroeven, ringen en sockets voor het aansluiten van de klemmen, en schroeven voor het bevestigen van het apparaat. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 29 kalenderdagen |
| GTIN code | 7320500481806 |
| Netto gewicht | 3,9 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 3119,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 3,9 Kilogram |
| Afmetingen verpakking (l x b x h) | 203 x 263 x 289 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij DC (volt) | 250 - 500 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 500 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 305 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 160 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 93.2125 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 1000 - 1000 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 1000 - 1000 |
| Breedte (millimeter) | 140 |
| Hoogte (millimeter) | 225 |
| Diepte (millimeter) | 180 |
