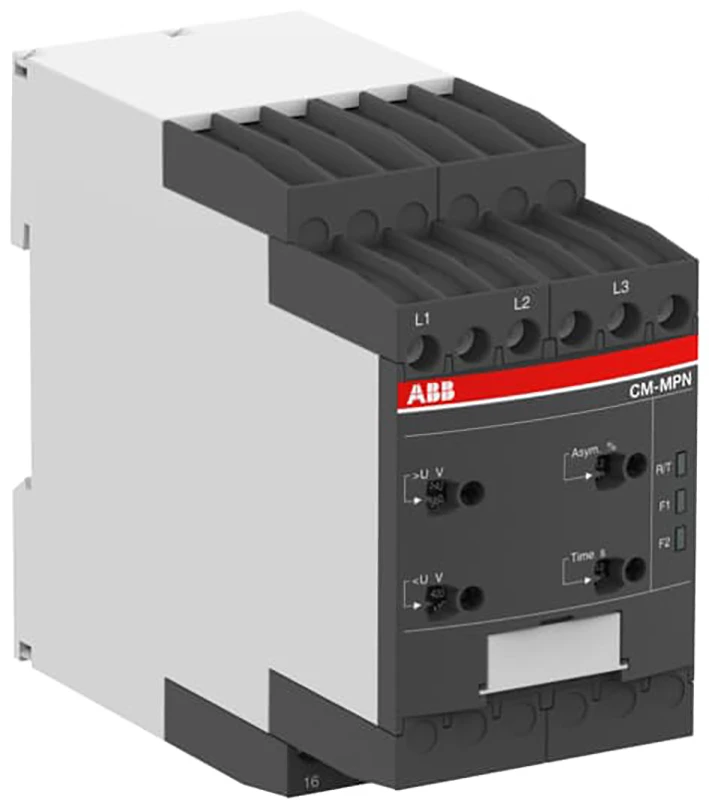

Fasebewakingsrelais Monitoring relais / CM-M / CM-P / CM-S Meet- en bewakingsrelais Driefase bewakingsrelais met veerdrukklem
CM-MPN.72P
1SVR760489R8300
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SVR760489R8300 |
| ETIM Productklasse | EC001441 - Fasebewakingsrelais |
| Merknaam | ABB Componenten |
| Serie/programma | Monitoring relais / CM-M / CM-P / CM-S |
| Type | CM-MPN.72P |
| Omschrijving |
Meet- en bewakingsrelais Driefase bewakingsrelais met veerdrukklem
De CM-MPN.72P is een multifunctioneel relais uit de CM-reeks voor driefasenbewaking. Het werkt met een nominale stuurvoedingsspanning / driefasige meetspanning van 530–820 V AC, 50/60 Hz en heeft een uitgang met 2 wisselcontacten (SPDT), met contacten van 250 V / 4 A. Dit relais bewaakt alle faseparameters, zoals over-/onderspanning, fase-onbalans en fase-uitval. De bijbehorende drempelwaarden zijn instelbaar. De CM-MPN.72P biedt tevens keuze voor fasevolgordebewaking, automatische fasevolgordecorrectie en een inschakel- of uitschakelvertraging. De uitgangscontacten kunnen worden geconfigureerd als 1x2 wisselcontacten (SPDT) voor een gemeenschappelijk signaal of als 2x1 wisselcontact (SPDT) voor een gescheiden signaal van over- en onderspanningsdrempels. De uitschakelvertraging is instelbaar van direct tot 30 s (0; 0,1–30 s). Een verzegelbare transparante afdekking ter bescherming tegen ongeautoriseerde wijzigingen is als accessoire verkrijgbaar. Het apparaat biedt onderhoudsvrije Easy Connect Technology met push-in klemmen. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 35 kalenderdagen |
| GTIN code | 4016779852111 |
| Netto gewicht | 0,22 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 380,00 per 1 PC |
| Ingangsdatum | 01-01-2026 |
| Conditiegroep | GJ |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,245 Kilogram |
| Afmetingen verpakking (l x b x h) | 52,5 x 97 x 109 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Met afneembare klemmen | Nee |
| Fasevolgordebewakingsfunctie | Ja |
| Fase-uitvalfunctie | Ja |
| Functie onderspanningsdetectie | Ja |
| Functie overspanningsdetectie | Ja |
| Fase-onbalansfunctie | Ja |
| Spanningsmeetbereik (volt) | 530 - - |
| Min. instelbare opkomvertragingstijd (seconde) | 0 |
| Min. instelbare afvalvertragingstijd (seconde) | 0 |
| Max. toegestane afvalvertragingstijd (seconde) | 0 |
| Aantal contacten als verbreekcontact | 0 |
| Aantal contacten als maakcontact | 0 |
| Aantal contacten als wisselcontact | 2 |
| Hoogte (millimeter) | 85.6 |
| Diepte (millimeter) | 104.8 |
| Breedte (millimeter) | 45 |
| Externe stroomvoorziening vereist | Nee |
| Spanningstype voedingsspanning | AC |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. (meet)schakelstroom (ampère) | 4 |
×
![]()
