Onderdeel/centraalplaat communicatie-schakelmateriaal Alpha cpl satelliet a-albast/studiowit
1743-03-24G
2CKA001724A1911
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 2CKA001724A1911 |
| ETIM Productklasse | EC000018 - Onderdeel/centraalplaat communicatie-schakelmateriaal |
| ETIM Modelleerklasse | MC000132 - Centraalplaat communicatie-schakelmateriaal |
| Merknaam | ABB Busch-Jaeger |
| Serie/programma | Alpha |
| Type | 1743-03-24G |
| Omschrijving |
cpl satelliet a-albast/studiowit

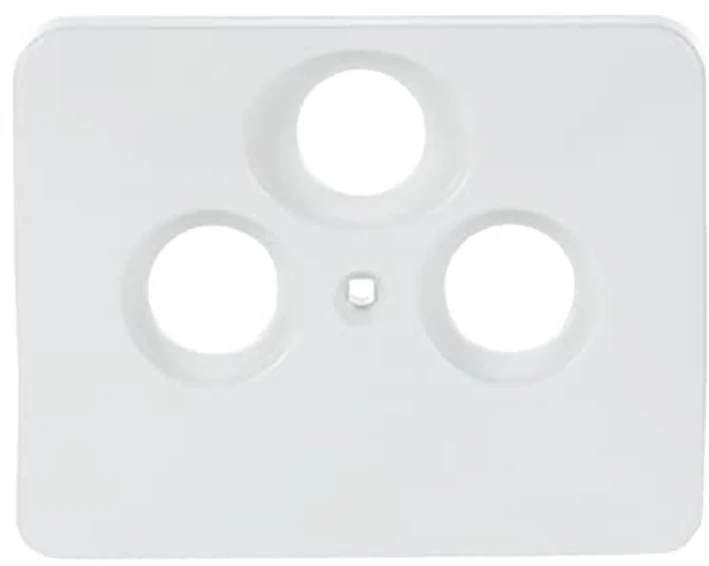

Centraalplaat als afdekking voor een standaard antennecontactdoos, drie openingen, a-albast/studiowit. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 5 kalenderdagen |
| GTIN code | 4011395718803 |
| Netto gewicht | 14 Gram |
| Land van herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 12,50 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | A3 |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 14 Gram |
| Afmetingen verpakking (l x b x h) | 154 x 135 x 76 Millimeter |
| CBS nummer | 85389099 |
| Specificaties | |
|---|---|
| Samenstelling | Centraalplaat |
| Gebruik | Satelliet |
| Draagring | Nee |
| Met stofbescherming | Nee |
| Met klapdeksel | Nee |
| Montagewijze | Inbouw (stucwerk) |
| Opdrukveld | Zonder label |
| Met opdruk | Nee |
| Materiaal | Kunststof |
| Materiaalkwaliteit | Thermoplast |
| Halogeenvrij | Ja |
| Oppervlaktebescherming | Onbehandeld |
| Uitvoering oppervlakte | Glanzend |
| Kleur | Wit |
| RAL-Nummer (vergelijkbaar) | 9016 |
| Transparant | Nee |
| Bevestigingswijze | Bevestiging met schroef |
| Aantal modules (bij modulair systeem) | 1 |
| Met trekontlasting | Nee |
| Kroonsteen | Nee |
| Geschikt voor beschermingsgraad (IP) | IP20 |
| Schakelmateriaalbreedte (millimeter) | 71 |
| Schakelmateriaalhoogte (millimeter) | 54 |
| Schakelmateriaaldiepte (millimeter) | 7 |
| Uitvoerrichting | Recht |
| Incl. connectoren | Nee |
| Geschikt voor aantal connectoren | 3 |
| Bussen afgeschermd | Nee |
| Afgeschermde behuizing | Nee |
| Min. diepte van de inbouwdoos (millimeter) | 40 |
| Met verlichting | Nee |
| Antibacteriële behandeling | Nee |
| Reken en teken specificaties |
Open maatschets [PDF]
|
||||
|---|---|---|---|---|---|
| Kenmerk | Poort | Waarde | Tekening | ||
| Samenstelling | 0 | Centraalplaat | |||
| Hoogte 1 (millimeter) | 0 | 11 | H1 | ||
| Hoogte 2 (millimeter) | 0 | 27 | H2 | ||
| Hoogte 3 (millimeter) | 0 | 27 | H3 | ||
| Lengte 1 (millimeter) | 0 | 35.5 | L1 | ||
| Lengte 2 (millimeter) | 0 | 20.5 | L2 | ||
| Lengte 3 (millimeter) | 0 | 50.5 | L3 | ||
| Schakelmateriaaldiepte (millimeter) | 0 | 7 | SH | ||
| Hoogte oppervlak (millimeter) | 0 | SH | |||
| Inbouwdiepte (millimeter) | 0 | ID | |||
| Diameter (millimeter) | 0 | D | |||
| Gebruik | 0 | Antenne-aansluitdoos, coax | |||
| Montagewijze | 0 | ||||
| Geschikt voor aantal connectoren | 0 | ||||
| Hoek 1 (hoekgraden) | 0 | - | a1 | ||
| Hoek 2 (hoekgraden) | 0 | - | a2 | ||
| Hoek 3 (hoekgraden) | 0 | - | a3 | ||
| Schakelmateriaalhoogte (millimeter) | 0 | 54 | FH | ||
| Schakelmateriaalbreedte (millimeter) | 0 | 71 | FW | ||
×
![]()
