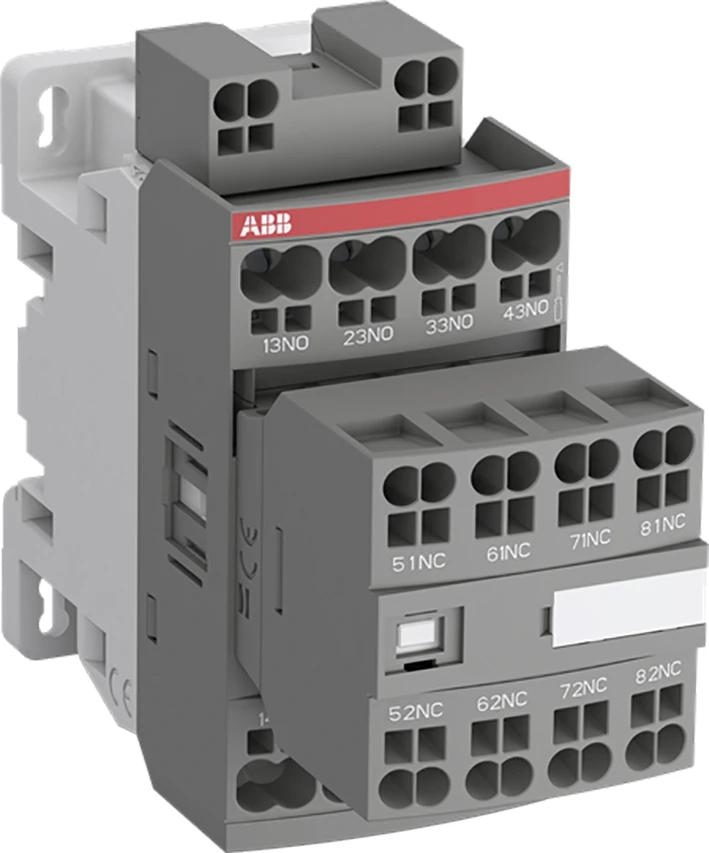

Hulpcontact, relais Magneetschakelaar / NF HulpMagneetschakelaar 4NO + 4NC Spoelcode: 20 Breed spanningsbereik Push-in Springtechniek
NF Z44EK-20 12-20VDC
1SBH136005R2044
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBH136005R2044 |
| ETIM Productklasse | EC000196 - Hulpcontact, relais |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / NF |
| Type | NF Z44EK-20 12-20VDC |
| Omschrijving |
HulpMagneetschakelaar 4NO + 4NC Spoelcode: 20 Breed spanningsbereik Push-in Springtechniek
NFZ..K contactorrelais worden gebruikt voor het schakelen van hulp- en stuurkringen. NFZ-contactorrelais hebben een elektronische spoelinterface die een breed bereik aan stuurspanningen Uc min … Uc max accepteert. Slechts vier spoelen dekken stuurspanningen van 24…250 V 50/60 Hz of 12…250 V DC. NF-contactorrelais kunnen grote variaties in stuurspanning aan. Eén spoel kan wereldwijd voor verschillende stuurspanningen worden gebruikt zonder spoelwisseling. NFZ-contactorrelais maken directe aansturing mogelijk via een PLC-uitgang ≥ 24 V DC, 500 mA, en zorgen voor een verlaagd houdverbruik van de spoel. NFZ-contactorrelais weerstaan korte spanningsdips en spanningsinzinkingen (conform SEMI F47-0706) bij 24…250 V 50/60 Hz. NFZ-contactorrelais hebben een geïntegreerde overspanningsbeveiliging en vereisen geen extra overspanningsbeveiligers. Alleen bij NFZ..-20 moet de polariteit op de spoelterminals in acht worden genomen (A1+ en A2-). NFZ..K hebben Push-in Spring-klemmen. Eén druk is voldoende voor extreem snel bedraden: sneller monteren dan ooit, eenvoudiger bekabelen dan ooit, en verbindingen zo betrouwbaar als altijd. Polen: 8-polige contactorrelais met een niet-verwijderbaar, voor-gemonteerd hulpcontactblok (mechanisch gekoppelde hulpcontacten conform Annex L van IEC 60947-5-1 en voorzien van het symbool “Mechanically Linked” op de zijkant van het contactorrelais). |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 18 kalenderdagen |
| GTIN code | 3471523153905 |
| Netto gewicht | 0,36 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 189,00 per 1 PC |
| Ingangsdatum | 01-01-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,36 Kilogram |
| Afmetingen verpakking (l x b x h) | 111 x 91 x 45 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Model | Hulp |
| Nom. stuurspanning bij DC (volt) | 12 - 20 |
| Type stuurspanning | DC |
| Nom. bedrijfsstroom Ie, 400 V (ampère) | 3 |
| Montagewijze | DIN-rail/schroef |
| Aansluitwijze hulpstroomcircuit | Steekklemaansluiting |
| Interface | Nee |
| Aantal hulpcontacten als verbreekcontact | 4 |
| Aantal hulpcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Met LED indicatie | Nee |
| Aantal hulpcontacten als wisselcontact | 0 |
| Handbediening | Nee |
| Nom. bedrijfsstroom (ampère) | 3 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij DC (volt) | 6 - 6 |
| Nom. (meet)schakelstroom (ampère) | 4 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 92.3 |
| Diepte (millimeter) | 110.5 |
×
![]()
