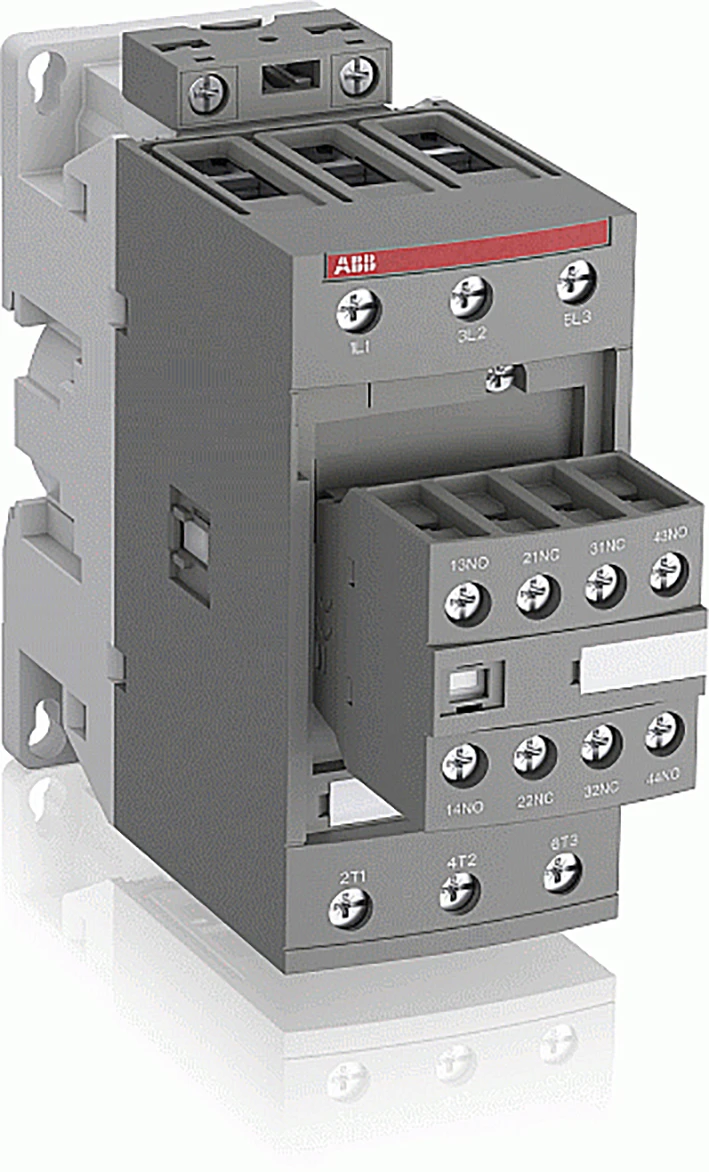

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 22kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcontact 2NO + 2NC
AF 52-30-22-12 48-130VAC/DC
1SBL367001R1222
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL367001R1222 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF 52-30-22-12 48-130VAC/DC |
| Omschrijving |
Magneetsch. 22kW 400V 3P Spoel code 12 groot spanningsbereik Hulpcontact 2NO + 2NC
De AF52-30-22-12 is een 3-polige magneetschakelaar (690 V IEC of 600 V UL) met voorgemonteerde hulpcontacten en schroefaansluitingen. Hij stuurt motoren aan tot 22 kW / 400 V AC (AC-3) of 40 hp / 480 V UL en schakelt vermogenskringen tot 100 A (AC-1) of 80 A UL algemeen gebruik. Dankzij de AF-technologie heeft de magneetschakelaar een breed besturingsspanningsbereik (48–130 V AC 50/60 Hz en DC), compenseert hij grote schommelingen in de besturingsspanning, verlaagt hij het energieverbruik in de schakelkast en zorgt hij voor betrouwbare werking in instabiele netten. Bovendien is overspanningsbeveiliging ingebouwd, wat een compacte oplossing oplevert. AF-magneetschakelaars hebben een blokontwerp en zijn eenvoudig uit te breiden met opsteekbare hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 7 kalenderdagen |
| GTIN code | 3471523132528 |
| Netto gewicht | 1,02 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 471,00 per 1 PC |
| Ingangsdatum | 01-01-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 1,02 Kilogram |
| Afmetingen verpakking (l x b x h) | 150 x 180 x 102 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 48 - 130 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 48 - 130 |
| Nom. stuurspanning bij DC (volt) | 48 - 130 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 100 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 53 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 22 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 55 |
| Hoogte (millimeter) | 125.5 |
| Diepte (millimeter) | 144 |
×
![]()
