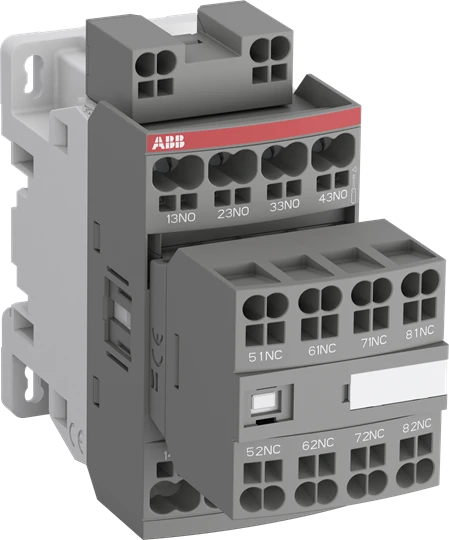

Hulpcontact, relais Magneetschakelaar / NF ZB Hulpmagneetschakelaar Rail versie
NFZB62EK-21
1SBH136063R2162
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBH136063R2162 |
| ETIM Productklasse | EC000196 - Hulpcontact, relais |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / NF ZB |
| Type | NFZB62EK-21 |
| Omschrijving |
Hulpmagneetschakelaar Rail versie
De NFZB62EK-21 is een contactorrelais dat voldoet aan de nieuwste normen voor spoorwegmaterieel en geschikt is voor plaatsing in passagiers- of machinistencabines van treinen die frequent in tunnels of ondergronds rijden. Het wordt gebruikt voor het schakelen van hulp- en stuurcircuits. Deze contactorrelais: • zijn voorzien van Push-in Spring-aansluitklemmen. Eén druk is voldoende voor extreem snel bedraden: sneller installeren, makkelijker bekabelen, even betrouwbare verbindingen. • verbeteren de compactheid van installaties dankzij de gereduceerde afmetingen en zij-aan-zij montage, met 15% minder breedte (zonder tussenruimte) van -40 °C tot +70 °C • voldoen aan de belangrijkste algemene en railnormen: IEC 60947-5-1 en de toepasselijke delen van IEC 60077-1/-2 en EN 50155; schok- en trillingsbestendigheid conform IEC 61373 cat. 1, klasse B • beschikken over een elektronische spoelinterface die een brede DC-besturingsspanning accepteert, inclusief de belangrijkste besturingsvoedingen, bijv. Uc = 24, 33, 48 V DC, zoals gedefinieerd door IEC 60077 (0,7 ... 1,25 Uc bedrijfsgrenzen voor batterijvoeding) • bereiken de hoogste niveaus voor brand- en rookgedrag met conformiteit aan de Europese norm EN 45545-2 (gevarenniveaus HL2, HL3) bij groepsmontage • verlagen het energieverbruik van de trein dankzij lichtere apparaten en 68% minder spoelenergieverbruik tijdens bedrijf • beschikken over een elektronische spoelinterface die sinusvormige AC 50/60 Hz-besturingsspanningen accepteert binnen het Ucmin...Ucmax-bereik. De maximaal toegestane AC 50/60 Hz-besturingsspanning mag niet worden overschreden (zie technische gegevens) • omvatten mechanisch gekoppelde hulpcontacten conform bijlage L van IEC 60947-5-1 en zijn zijdelings gemarkeerd met het symbool “Mechanically Linked” • omvatten een breed assortiment hulpcontactblokken voor front- en zijdelingse montage. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523010673 |
| Netto gewicht | 0,36 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 306,00 per 1 PC |
| Ingangsdatum | 01-04-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,36 Kilogram |
| Afmetingen verpakking (l x b x h) | 111 x 91 x 45 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij DC (volt) | 20 - 60 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie, 400 V (ampère) | 3 |
| Montagewijze | DIN-rail/schroef |
| Aansluitwijze hulpstroomcircuit | Steekklemaansluiting |
| Interface | Nee |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 6 |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Met LED indicatie | Nee |
| Aantal hulpcontacten als wisselcontact | 0 |
| Handbediening | Nee |
| Nom. bedrijfsstroom (ampère) | 3 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij DC (volt) | 6 - 6 |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. (meet)schakelstroom (ampère) | 4 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 92.3 |
| Diepte (millimeter) | 110.5 |
×
![]()
