Magneetschakelaar Magneetschakelaar / AF Magneetschak. 5,5kW 400V 3-polig 1NC Spoelcode: 12 Breed spanningsbereik Laag spoelverbruik , direct PLC aansturing Push-in Springtechniek
AF 12Z-30-01K-21 24-60V50/60HZ 20-60VDC
1SBL156005R2101
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL156005R2101 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF 12Z-30-01K-21 24-60V50/60HZ 20-60VDC |
| Omschrijving |
Magneetschak. 5,5kW 400V 3-polig 1NC Spoelcode: 12 Breed spanningsbereik Laag spoelverbruik , direct PLC aansturing Push-in Springtechniek

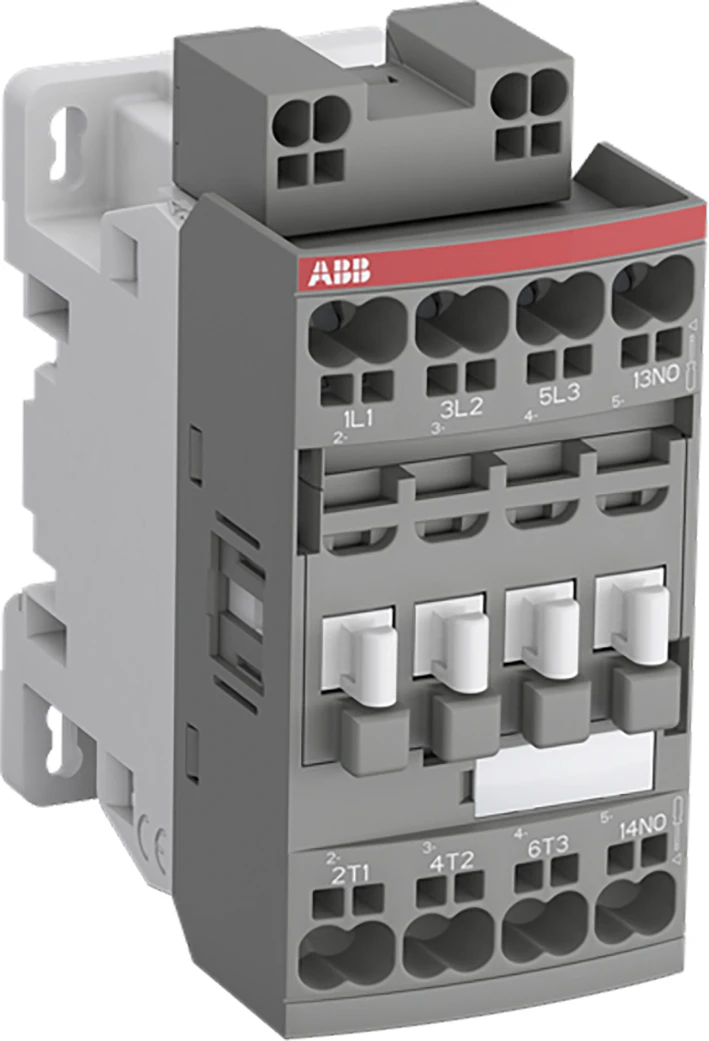

De AF12Z-30-01K-21 is een 3-polige contactor (690 V IEC of 600 V UL) met 1 ingebouwd hulpcontact en Push-in veerklemmen. Hij bestuurt motoren tot 5,5 kW / 400 V AC (AC-3) of 7-1/2 hp / 480 V UL en schakelt vermogenscircuits tot 28 A (AC-1) of 28 A UL general use. Dankzij de AF-technologie heeft de contactor een breed stuurspanningsbereik (24–60 V 50/60 Hz en 20–60 V DC), kan hij grote variaties in stuurspanning opvangen, verlaagt hij het energieverbruik in de schakelkast en zorgt hij voor betrouwbare werking in instabiele netwerken. Bovendien is overspanningsbeveiliging geïntegreerd voor een compacte oplossing. AF-contactoren hebben een blokontwerp en zijn eenvoudig uit te breiden met aanbouw-hulpcontactblokken en een breed scala aan accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523155916 |
| Netto gewicht | 0,315 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 113,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,315 Kilogram |
| Afmetingen verpakking (l x b x h) | 86 x 93 x 45 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij DC (volt) | 20 - 60 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 28 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 12 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 5.5 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 3.7285 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 92.3 |
| Diepte (millimeter) | 77 |
×
![]()
